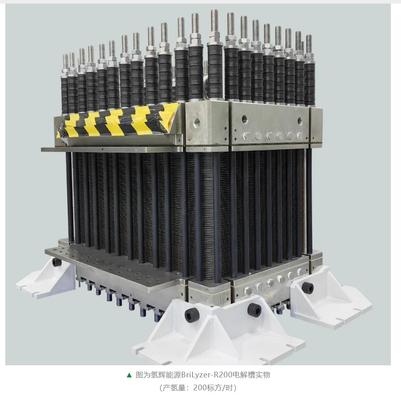

Η δομή ενός ηλεκτρολύτη νερού με μεμβράνη ανταλλαγής πρωτονίων (PEM) αποτελείται συνήθως από διάφορα συστατικά που συνεργάζονται για να διευκολύνουν την ηλεκτροχημική διαδικασία διαίρεσης νερού.Εδώ είναι μια γενική επισκόπηση της δομής ενός ηλεκτρολύτη νερού PEM:

Ηλεκτρολυτική μεμβράνη: Ο ηλεκτρολυτής νερού PEM διαθέτει μια λεπτή, στερεή πολυμερή μεμβράνη ηλεκτρολυτικών.Διαχωρίζει τα διαμερίσματα του άνοδου και της κάθοδος και επιτρέπει τη μεταφορά πρωτονίων από το άνοδο στην κάθοδο.

Άνωτος: Ο άνωτος είναι συνήθως κατασκευασμένος από πορώδες, αγωγό υλικό όπως η ανθρακική ίνα ή το χαρτί άνθρακα.Το άνοδο καλύπτεται με καταλύτη, συχνά με βάση την πλατίνα ή άλλα πολύτιμα μέταλλα, η οποία ενισχύει την αντίδραση οξείδωσης των μορίων νερού.

Καθοδός: Ο καθοδός είναι επίσης κατασκευασμένος από πορώδες, αγωγό υλικό και επικαλύπτεται με καταλύτη.Ο καταλύτης στην κάθοδα διευκολύνει την αντίδραση μείωσης των πρωτονίων και των ηλεκτρονίων για την παραγωγή αερίου υδρογόνουΟμοίως με το άνοδο, η πλατίνα ή άλλα πολύτιμα μέταλλα χρησιμοποιούνται συνήθως ως καταλύτες.

Διπολικές πλάκες: Οι διπολικές πλάκες τοποθετούνται σε κάθε πλευρά της μεμβράνης και παρέχουν δομική υποστήριξη στον ηλεκτρολύτη.διανομή του ηλεκτρικού ρεύματος ομοιόμορφα στις επιφάνειες των ηλεκτροδίων.

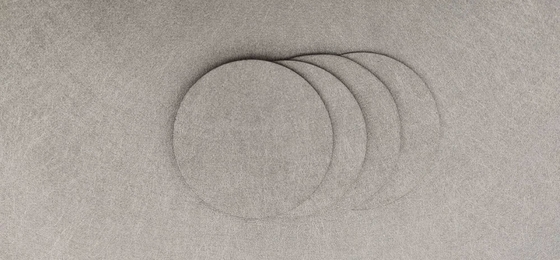

στρώματα διάχυσης αερίου: στρώματα διάχυσης αερίου τοποθετούνται συνήθως μεταξύ των ηλεκτροδίων και των διπολικών πλακών.Αυτά τα στρώματα βοηθούν στην ομοιόμορφη κατανομή του αερίου σε όλες τις επιφάνειες των ηλεκτροδίων και παρέχουν μονοπάτια για τα παραγόμενα αέρια υδρογόνου και οξυγόνου να βγουν από το κύτταρο,Το νήμα από ίνες τιτανίου είναι το καλύτερο υλικό για στρώματα διάχυσης αερίων. Έχει τριδιάστατη διάτρηση, υψηλή πορωτικότητα, πολύ μεγαλύτερη επιφάνεια, ομοιόμορφη κατανομή μεγέθους πόρων.ισχυρή αντοχή στη διάβρωση και καλό νερόδιαπερατότητα.

Διάδρομοι αερίων: Ο ηλεκτρολύτης ενσωματώνει κανάλια ή πεδία ροής μέσα στις διπολικές πλάκες για να επιτρέπει τη ροή των αντιδραστικών αερίων (υδρογόνου και οξυγόνου) και να διευκολύνει την αφαίρεση των αερίων του προϊόντος.

Σύστημα τροφοδοσίας νερού και ψύξης: Ένας ηλεκτρολύτης νερού PEM απαιτεί ένα σύστημα τροφοδοσίας νερού για την παροχή νερού στο θάλαμο του ανοδίου.μπορούν να χρησιμοποιούνται συστήματα ψύξης για την διάλυση της θερμότητας που παράγεται κατά τη διαδικασία ηλεκτρολύσεως.

Συνολικά, the structure of a PEM water electrolyzer is designed to optimize the electrochemical reactions at the anode and cathode while maintaining the separation of gases and efficient proton conduction through the membraneΗ δομή αυτή επιτρέπει την αποδοτική παραγωγή αερίου υδρογόνου από νερό χρησιμοποιώντας ηλεκτρική είσοδο.
